雷达专用避雷针产品性能
WBD-LD高性能复合材料雷达避雷针系列是我公司联合航天和有色金属等领域合作伙伴共同研发的高科技产品；它一诞生就成为应对极端天气条件下雷达站优质避雷针。接闪器采用钛合金材料，利用钛高电阻特点，调整合金配比，控制针体电阻，科学优化针体的长度和内径，确保接闪时和雷电波谐振，在雷电流峰值时阻抗，以限制放电电流幅值，来减少电磁辐射危害，降低对引下线、接地网的冲击；支撑杆采用航天用玻纤维复合材料，具体特点如下：
1重量轻：高性能复合材料避雷针重量不到同样尺寸和形状的普通钢材避雷针的30%。
2、强度高 ：钛合金比强度是不锈钢的2倍，在雷击强度大、持续时间长等恶劣条件下，不降效、不变形、不损坏。
3、 抗腐蚀：其抗蚀性远优于不锈钢，保证避雷针无需维护、使用寿命20年以上。
4、 消减雷电流能力明显：根据电荷转移原理选择接闪器材料和结构，以限制放电电流幅值，来减少电磁辐射危害。
5、优良的耐冲击和绝缘性能：其击穿强度：14kV/mm；绝缘电阻：1×1013Ω/mm。
高性能复合材料雷达专用避雷针：
性能参数表1：
|
性能参数
|
测试数据。
|
|
放大电流(KA)
|
200
|
|
放电电流衰减≥(％)
|
30
|
|
陡度衰减倍率≥(％)
|
30
|
|
幅度衰减倍率≥(％)
|
50
|
|
抗风强度≤（m/s）
|
40
|
|
比重g/cm3
|
1.7-1.9
|
|
拉伸强度MPa
|
300
|
|
拉伸模量GPa
|
25
|
|
常用温度范围℃
|
-40～80
|
|
伸张率
|
2%±0.25
|
|
吸水率
|
1%±0.05
|
|
电压击穿强度kV/mm
|
14
|
|
绝缘电阻率Ω/mm
|
1×1013
|
|
接闪器（针体）重量（Kg）
|
0.4
|
|
接闪器（针体）长度（m）
|
1
|
|
抗风系数m/s
|
40
|
可根据用户的要求加工定制不同高度和抗风强度60（m/s）、80（m/s）的避雷针
WBD-LD型避雷针:适用范围：雷达、移动通信车、智能信息中心等微电子环境
WBD-LD高度和重量表2（重量不含引下线）
|
名称
|
WBD-LD-10
|
WBD-LD-12
|
WBD-LD-15
|
WBD-LD-18
|
WBD-LD-20
|
|
接闪杆高度（m）
|
10
|
12
|
15
|
18
|
20
|
|
接闪杆重量（Kg）
|
20
|
25
|
50
|
80
|
100
|
工程案例：

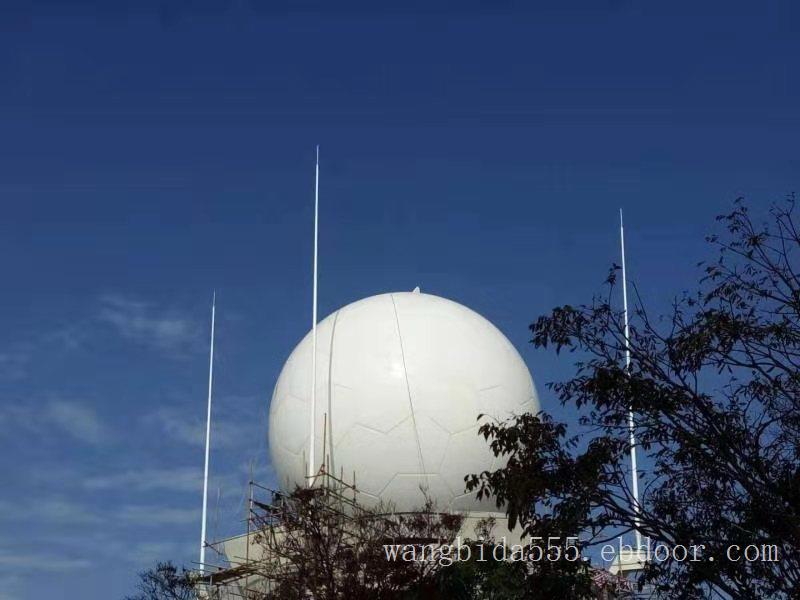

宁波雷达站换装WBD-LD后
